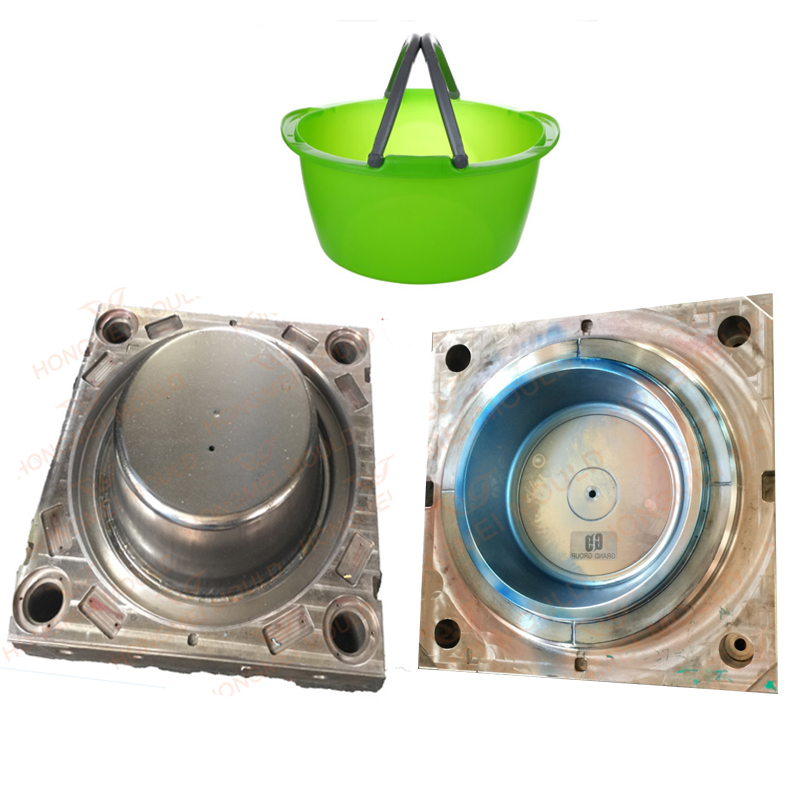

प्लास्टिक दोस्रो हात धुने इन्जेक्शन मोल्ड

प्लास्टिक दोस्रो हात धुने इन्जेक्शन मोल्ड विवरण

मोल्ड स्टील: P20

मोल्ड प्लेट: S50c

धावक: चिसो धावक

गुहा: एकल गुहा

इजेक्टर प्रणाली: इजेक्शन पिन

शीतलन प्रणाली: साइकल पानी

T1 समय: 35 दिन

मोल्ड लाइफ: 500,000 शटहरू

हाम्रो सेवा

इन्जिनियरिङ क्षमताहरू समावेश छन्:

1. भागहरूडिजाइन

2.R&D उत्पादनहरू

3. प्रोटोटाइप डिजाइन र उत्पादन विधानसभा

4. सम्मानित डिजाइन सफ्टवेयर सबै डिजाइन कार्य को लागी प्रयोग गरिन्छ

5. छिटो स्वचालित remould डिजाइन

6.वाशबेसिन मोल्डअनुभवी विशेषज्ञहरूको टोलीसँग डिजाइन गर्नुहोस्

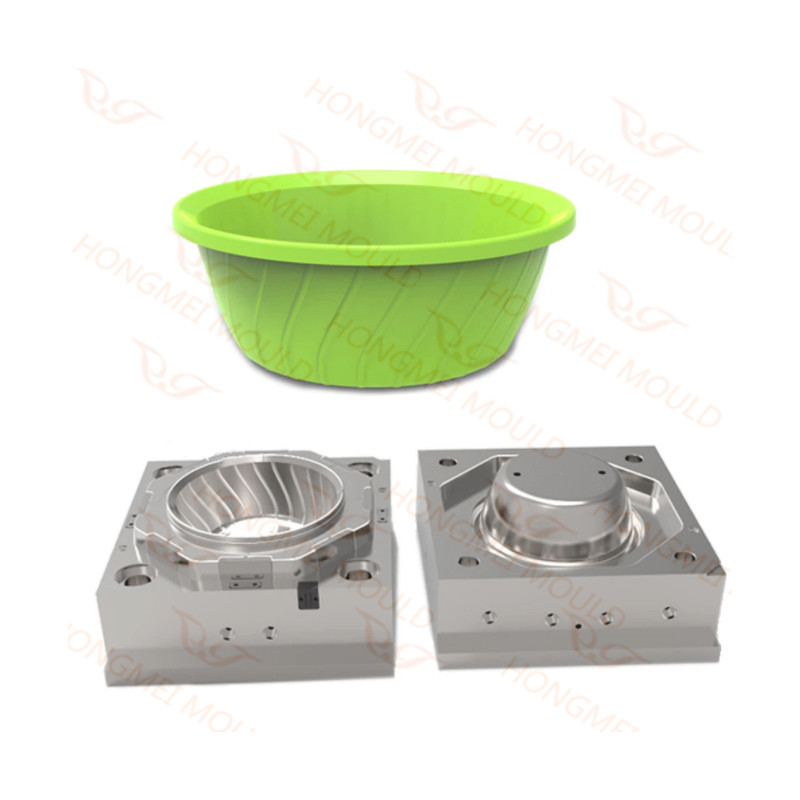

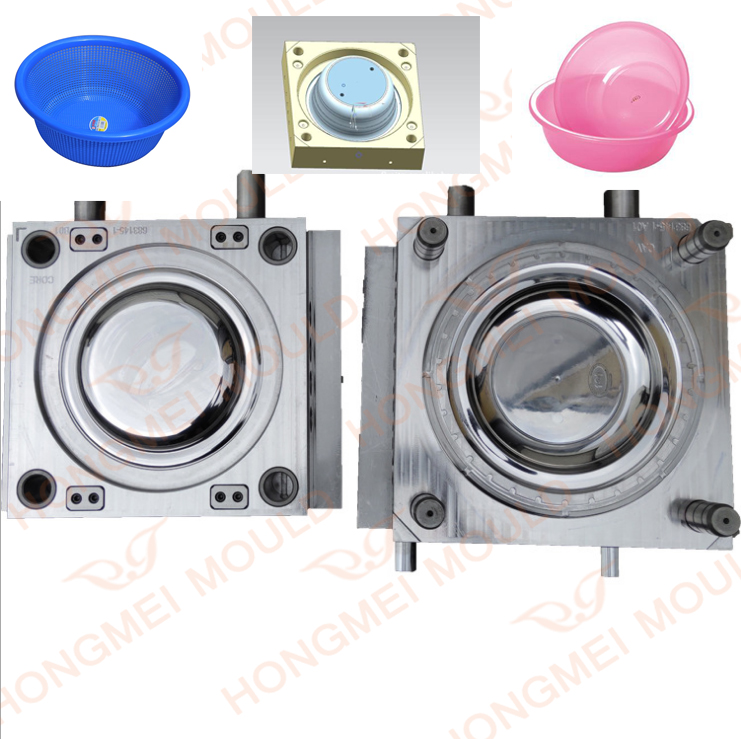

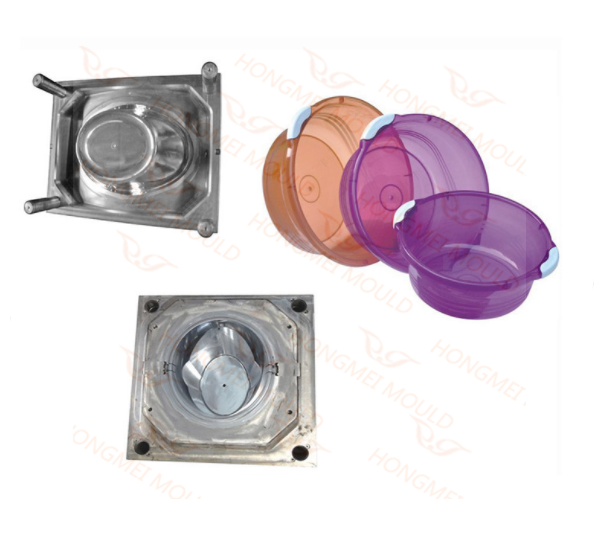

हाम्रो वाशबेसिन नमूना शो

हाम्रो नमूना कोठामा धेरै प्रकारका बेसिनहरू र ग्राहकहरूको लागि अन्य होसेल्ड उत्पादनहरू छन् र गुणस्तर जाँच गर्नुहोस्।

निस्सन्देह, हामी पनि तपाइँको लागि एक नयाँ उत्पादन कोर्न र डिजाइन गर्न को लागी तपाइँको विवरण मा सहमत हुन सक्छौं।

वाशबेसिन डिजाइन

पूर्ण डिजाइन प्रणालीको साथ, Hongmei अग्रगामी अनुसन्धान र नयाँ उत्पादन विकासको लागि जिम्मेवार छ। उन्नत CAD / CAE / CAM टेक्नोलोजीहरू, र UG, CATIA, मोल्ड फ्लो, PRO/E सफ्टवेयरद्वारा, कम्पनीले उत्पादन डिजाइन अप्टिमाइजेसन गर्दछ ताकि उत्पादन विकास चक्रलाई छोटो बनाउन र गुणस्तर सुनिश्चित गर्न।वाशबेसिन मोल्डहरू।

दुई-आयामी ग्राफ रेखाचित्र, मोल्ड बनाउने प्रक्रियामा एक महत्वपूर्ण चरणको रूपमा, आकार, प्रदर्शन, मोल्डको विभिन्न भागहरूको प्राविधिक आवश्यकताहरूमा व्यापक नियमहरू समावेश गर्दछ, जुन परीक्षण र प्रक्रिया विश्लेषणको आधार हो।

3D डिजाइनले जीवन्त र भिजुअल छविहरू प्रदान गर्दछ जुन दुई-आयामी डिजाइन असफल हुन्छ। कम्पनीको त्रि-आयामी रेखाचित्रहरू पेशेवर प्राविधिक कर्मचारीहरूद्वारा कोरिएका छन्। उत्पादनहरूको भर्चुअल आन्दोलन रवासनबेसिन मोल्डहरूडिजाइन चरणको बखत मोल्ड र उत्पादनहरूको प्रदर्शन देखाउन सक्छ ताकि प्रदर्शनलाई अग्रिम सुधार गर्न सकिन्छ र राम्रो मोल्ड र उत्पादनहरू उत्पादन गर्न सकिन्छ; यसबाहेक, त्रि-आयामी रेखाचित्रहरूले उत्पादन चक्रलाई धेरै छोटो पार्छ र ग्राहकहरूको लागि अकल्पनीय आर्थिक लाभहरू सिर्जना गर्दछ।

इजेक्टर मेकानिज्म

इजेक्टर मेकानिजममा कास्टिङ इजेक्टर पिन, स्प्रू इजेक्टर पिन, वा पिन, इजेक्टर रिटर्न पिन, पिन रिटेनर प्लेट, पिन एसेम्बली प्लेट, इजेक्टर बक्स, र इजेक्टर रड समावेश हुन्छन्।

इजेक्टर पिनहरू ड्रिल रडबाट बनेका हुन्छन्, रिटेनिङ छेउमा अपसेट हुन्छन् र प्राथमिकताका साथ सीधा हुन्छन्, कुनै घुमाउन आवश्यक हुँदैन। तिनीहरू कडा हुनुपर्छ।

यस मावाशबेसिन मोल्ड,  प्रत्येक कास्टिङका ​​लागि इजेक्टर पिनहरू प्रयोग गरिन्छ।

एउटा स्प्रू इजेक्टर पिन प्रयोग गरिन्छ। तीन इजेक्टर रिटर्न पिन प्रयोग गरिन्छ।

मोल्ड बन्द हुँदा देखाइए अनुसार तिनीहरूले इजेक्टर एसेम्बलीलाई स्थितिमा फर्काउँछन्।

पिनहरू रिटेनर प्लेटमा राखिन्छन् जुन एसेम्बली प्लेटमा स्क्रू गरिएको हुन्छ। यी प्लेटहरू समतल हुनुपर्छ, तर आवश्यक छैन कि जमीन, वा कडा।

इजेक्टर एसेम्बली इजेक्टर बक्समा अगाडि र पछाडि सर्छ; यात्रा विवरण 25 मा देखाइएको छ।

जब प्रेस खोल्छ इजेक्टर रडले स्टपमा हिर्काउँछ र एसेम्बलीलाई यात्राको सीमामा अगाडि धकेल्छ। टुक्रालाई कोरबाट धकेल्न यात्रा पर्याप्त छ।

जब दWashbasin मोल्डबन्द हुन्छ, रिटर्न पिनहरूले रिटेनर प्लेटबाट यात्राको रकम प्रक्षेपण गर्दैछन्।

तिनीहरूले रिटेनर प्लेटको अनुहारमा हिर्काउँछन् र एसेम्बलीलाई मोल्डिंग स्थितिमा धकेल्छन्।

इजेक्टर एसेम्बली पिनहरूमा झुन्डिन सक्छ, र प्लेटहरूले बक्सको छेउहरू खाली गर्न सक्छ। यस मोल्डमा, इजेक्टर बक्स वर्गाकार हुन्छ, र बक्स बनाउन चार स्पेसरहरू प्रयोग गरिन्छ।

स्क्रूहरू एडाप्टर प्लेटमा स्पेसरहरू समात्न प्रयोग गरिन्छ। यो संयोजन मा सुविधा को लागी हो।

यदि मोल्ड धेरै ठुलो छैन भने, एडाप्टर प्लेट समावेश गर्न इजेक्टर बक्सलाई ठोस ब्लकबाट गोलाकार र बोर आउट गर्न सकिन्छ।

स्प्रू, धावक र गेट्स
सामाग्री स्प्रु मार्फत मोल्ड मा पेश गरिएको छ; स्प्रू बुशिङमा रहेको टेपर्ड प्वाललाई डिटेल १६ को रूपमा देखाइएको छ।

स्प्रुबाट, यो छ धावकहरू (विवरण 17) र गेटहरू मार्फत बग्छ, रनरको अन्त्यमा गुफा ब्लकमा सानो खाचले देखाइएको छ।

स्प्रू बुशिङ मोल्ड स्टिलबाट बनेको हुन्छ र कडा बनाइन्छ।

टाउकोको छेउमा, मोल्डरद्वारा मनपर्ने विशेष प्रकारको नोजल फिट गर्नको लागि सानो डिप्रेसन मेसिन गरिएको छ।

हामी के प्रस्ताव गर्न सक्छौं?

 • इमेल, टेलिफोन कल वा फ्याक्समा समयमै प्रतिक्रिया

 • समयमै उद्धरण र मोल्ड डिजाइनहरू आपूर्ति गर्नुहोस्

 प्राविधिक बिन्दुहरूमा समयमै सञ्चार

 • मोल्ड मेसिनिङ प्रगति र मोल्ड परिष्करण तालिकाको लागि समयमै तस्बिरहरू पठाउने

 • समयमा मोल्ड परीक्षण र नमूना वितरण

 •समयमा मोल्ड परीक्षण र नमूना वितरण

 • समयमा मोल्ड डेलिभरी
